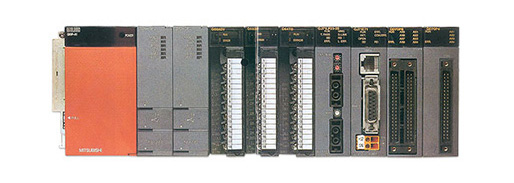

三菱PLC-Q系列標準型
Q系列可實現在同一個主基板上安裝多個高性能CPU的多PLC系統，它可以由控制系統中一個一個CPU對I／0模塊和智能功能模塊進行管理。在多PLC系統中，您可以根據您的應用要求來選擇CPU。對于多CPU系統，CPU之間的通訊可使用兩種方法，使用自動刷新的循環通訊和使用專用指令的瞬時通訊。此系統還允許多個專用CPU共享通常由單個CPU執行的順序控制和數據處理，提高了整個系統的速度和性能，擴大了系統的應用范圍

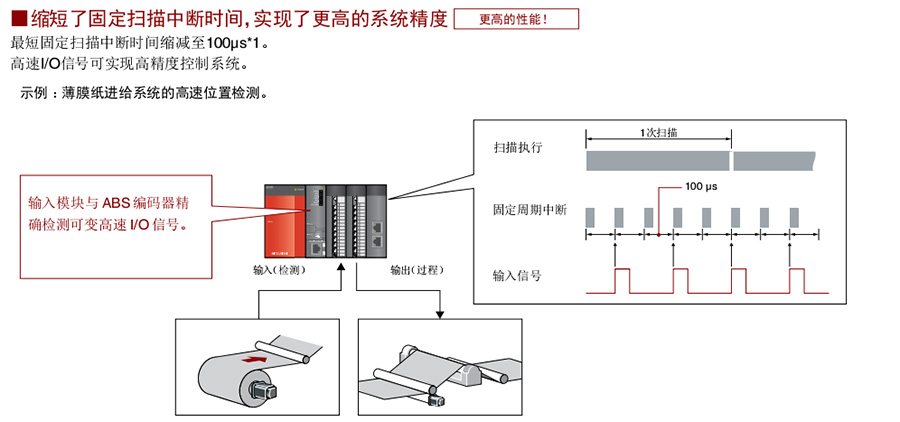

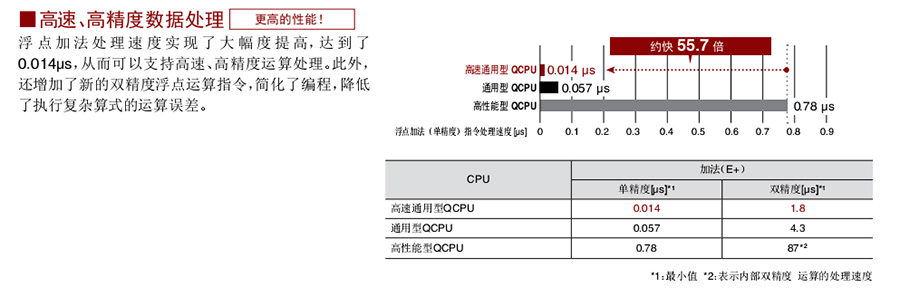

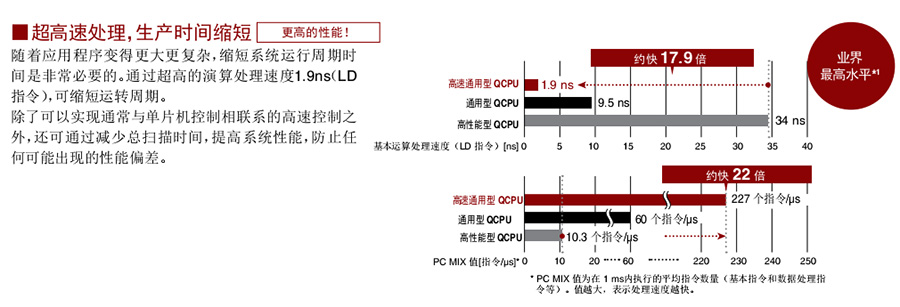

產品特點
| 產品 | 型號 | 概要 | |
| Q系列的CPU模塊 | 基本模塊 | Q00JCPU新 | 程序步：8k步 CPU與電源模塊和基板的組合 |
| Q00CPU新 | 程序步：8k步 | ||
| Q01CPU新 | 程序步：14k步 | ||
| 高性能模塊 | Q02CPU | 程序步：28k步 | |
| Q02HCPU | 程序步：28k步 | ||
| Q06HCPU | 程序步：60k步 | ||
| Q12HCPU | 程序步：124k步 | ||
| Q125HCPU | 程序步：252k步 | ||
| 運動CPU模塊 | Q172CPU新 | 用于8軸控制 | |
| Q173CPU新 | 用于32軸控制 | ||
| 電池 | Q6BAT | 用于Q02/Q02H/Q06H/Q12H/Q25HCPU的更換電池 | |
| IC內存卡 | Q2MEM-1MBS | SRAM卡：1Mbytes | |
| Q2MEM-2MBF | 閃存卡：2Mbytes（閃存ROM） | ||
| Q2MEM-4MBF | 閃存卡：4Mbytes（閃存ROM） | ||
| Q2MEM-8MBA | ATA卡：8Mbytes(ATAROM) | ||
| Q2MEM-16MBA | ATA卡：16Mbytes(ATAROM) | ||
| Q2MEM-32MBA | ATA卡：32Mbytes(ATAROM) | ||
| SRAM卡電池 | Q2MEM-BAT | 用于Q2MEM-1MBS的更換電池 | |
| 基板單元 | 主基板 | Q33B | 用于Q系列模塊的電源模塊+CPU+3I/O槽 |
| Q35B | 用于Q系列模塊的電源模塊+CPU+5I/O槽 | ||
| Q38B | 用于Q系列模塊的電源模塊+CPU+8I/O槽 | ||
| Q312B | 用于Q系列模塊的電源模塊+CPU+12I/O槽 | ||
| 擴展基板 | Q63B | 用于Q系列模塊的電源模塊+3I/O槽 | |
| Q65B | 用于Q系列模塊的電源模塊+5I/O槽 | ||
| Q68B | 用于Q系列模塊的電源模塊+8I/O槽 | ||
| Q612B | 用于Q系列模塊的電源模塊+12I/O槽 | ||
| Q52B 新 | 用于Q系列模塊的2I/O槽（不需要電源模塊） | ||
| Q55B 新 | 用于Q系列模塊的5I/O槽（不需要電源模塊） | ||
| 適配器 | Q6DIN1 | 用于Q38B/Q312B/Q68B/612B的DIN導軌安裝適配器 | |
| Q6DIN2 | 用于Q35B/Q65B的DIN導軌安裝適配器 | ||
| Q6DIN3 | 用于Q33B/Q63B的DIN導軌安裝適配器 | ||
| 擴展電纜 | QC05B 新 | 0.45m(1.48) | |
| QC06B | 0.6m(1.96) | ||
| QC12B | 1.2m(3.93) | ||
| QC30B | 3m(9.84) | ||
| QC50B | 5m(16.4) | ||
| QC100B | 10m(32.8) | ||
| 電源模塊 | Q61P-A1 | 100-120VAC輸入/5VDC6A輸出 | |
| Q61P-A2 | 200-240VAC輸入/5VDC6A輸出 | ||
| Q62P | 100-240VAC輸入/5VDC3A，24VDC/0.6A輸出 | ||
| Q63P | 24VDC輸入/5VDC6A輸出 | ||
| Q64P | 100-120/200-240VAC輸入/5VDC8.5A輸出 | ||
| 輸入模塊 | AC | QX10 | 100-120VAC/7-8mA,16點，響應時間：20ms,端子排 |
| QX28 | 240VAC，8點，端子排 | ||
| DC(注1) | QX40 | 240VAC/4mA，共陽極，16點，響應時間：1/5/10/20/70ms，端子排24VAC，共陽極 | |
| QX40-S1 | 24VDC，共陽極，輸入16點，端子排，用于高速輸入（可指定響應時間為0.11ms） | ||
| QX41 | 24VDC,共陽極，輸入32點，響應時間：1/5/10/2070ms，連接器（注2） | ||
| QX42 | 24VDC，共陽極，輸入64點，響應時間：1/5/10/20/70ms,連接器（注2） | ||
| DC傳感器（注1） | QX70 | 5-12VDC輸入，共陽極與共陰極共享，16點端子排 | |
| QX71 | 5-12VDC輸入，共陽極與共陰極共享，32點連接器（注2） | ||
| QX72 | 5-12VDC輸入，共陽極與共陰極共享，64點連接器（注2） | ||
| DC(注1) | QX80 | 240VDC/4mA，共陰極，16點，響應時間：1/5/10/20/70ms,端子排 | |
| QX81 | 240VDC/4mA，共陰極，16點，響應時間：1/5/10/20/70ms,連接器（注3） | ||
| 輸出模塊 | 接觸器 | QY10 | 240VAC/24VAC，2A/點，8A/公用，16點（16點/公用），輸出延遲：12ms,無保險絲，端子排 |
| QY18A | 240VAC/24VAC，2A，8獨立接觸器輸出點，端子排 | ||
| AC三端雙向可控硅開關（triac） | QY22 | 240VAC/0.6A，16點，端子排，無保險絲 | |
| 晶體管，（漏型） | QY40P | 12/24VDC 0.1A/點，1.6A/公用，16點（16點/公用）輸出延遲；1ms,端子排，有短路保護功能 | |
| QY41P | 12/24VDC 0.1A/點，2A/公用，32點（32點/公用）輸出延遲；1ms,端子排，有短路保護功能（注2） | ||
| QY42P | 12/24VDC 0.1A/點，2A/公用，64點（32點/公用）輸出延遲；1ms,端子排，有短路保護功能（注2） | ||
| QY50 | 12/24VDC 0.5A/點，4A/公用，16點（16點/公用）輸出延遲；1ms,有保險絲，端子排 | ||
| 晶體管 | QY68A 新 | 5-24VDC，2A/點，8A/模塊，8點，所有點獨立，漏/源，端子排，無保險絲 | |
| TTL-CMOS(漏型) | QY70 新 | 5/12VDC，16mA/點，16點（16點/公用）輸出延遲；0.3ms無保險絲，端子排 | |
| QY71 新 | 5/12VDC，16mA/點，32點（32點/公用）輸出延遲；0.3ms無保險絲，連接器（注2） | ||
| 晶體管（源） | QY80 | 12/24VDC，0.5A/點,4A/公用，16點（16點/公用）輸出延遲；1ms，無保險絲，端子排 | |
| QY81P | 12/24VDC，0.1A/點,2A/公用，32點（32點/公用）輸出延遲；1ms，連接器，有短路保護功能（注3） | ||
| 產品 | 型號 | 概要 | |
| I/O組合模塊 | DC輸入/晶體管輸出 | QH42P | 24VDC共陽極輸入，32點，響應時間：1/5/10/20/70ms |
| 12/24VDC,0.1A漏型，輸出：32點，連接器，有短路保護功能 | |||
| QX48Y57 | 24VDC共陽極輸入，8點， | ||
| 12/24VDC,0.5A漏型，輸出：7點，有保險絲，端子排 | |||
| I/O模塊連接器 | A6CCON1 | 焊接32點連接器（用于QX41/42,QY41P/42P） | |
| A6CCON2 | 無焊點端子連接器，32-點連接器（用于QX41/42,QY41P/42P） | ||
| A6CCON3 | 扁平電纜壓力－位移32點連接器（用于QX41/42,QY41P/42P） | ||
| A6CCON1E | 焊接32點連接器（用于QX81,QY81P） | ||
| A6CCON2E | 壓折－接觸連接32-點連接器（用于QX81,QY81P） | ||
| A6CCON3E | 扁平電纜壓力－位移32點連接器（用于QX81,QY81P） | ||
| 中斷模塊（注6） | Q160 | 16點，響應時間：OFF-ON 0.2ms,ON-OFF0.3ms或更少 | |
| 空蓋 | QG60 | 用于I/O糟的空蓋 | |
| 模擬模塊（注5） | Q64AD | 4通道，模擬－數字轉換：電壓/電流輸入 | |
| Q68ADV | 8通道，模擬－數字轉換：電壓輸入 | ||
| Q68ADI | 8通道，模擬－數字轉換：電壓輸入 | ||
| Q62DA | 2通道，模擬－數字轉換：電壓/電流輸出 | ||
| Q64DA | 4通道，模擬－數字轉換：電壓/電流輸出 | ||
| Q68DAV 新 | 8通道，模擬－數字轉換：電壓輸出 | ||
| Q68DAI 新 | 8通道，模擬－數字轉換：電流輸出 | ||
| 溫度輸入模塊 | Q64TD 新 | 4通道，熱電偶輸入 | |
| Q64RD 新 | 4通道，鉑電阻溫度計輸入（3/4線制） | ||
| 溫度控制模塊（注5） | Q64TCTT | 熱電偶輸入－晶體管輸出 | |
| Q64TCTTBW | 帶斷路探測功能的熱電偶輸入－晶體管輸出 | ||
| Q64TCRT | 鉑電阻溫度計輸入－晶體管輸出 | ||
| Q64TCRTBW | 帶斷路探測功能的鉑電阻溫度計輸入，漏型晶體管輸出 | ||
| 高速計數器 | QD62 | 2通道，200kpps,5/12/24VDC輸入，漏型晶體管輸出 | |
| QD62D | 2通道，500kpps,差分輸入，漏型晶體管輸出 | ||
| QD62E | 2通道，200kpps,5/12/24VDC輸入，源型晶體管輸出 | ||
| 定位模塊（注5） | QD75P1 | 1軸，集電極開路輸出 | |
| QD75P2 | 2軸，集電極開路輸出 | ||
| QD75P4 | 4軸，集電極開路輸出 | ||
| QD75D1 | 1軸，差分輸出 | ||
| QD75D2 | 2軸，差分輸出 | ||
| QD75D4 | 4軸，差分輸出 | ||
| QD75M1 新 | 1軸SSCNET兼容 | ||
| QD75M2 新 | 2軸SSCNET兼容 | ||
| QD75M4 新 | 4軸SSCNET兼容 | ||
| QD70P4 新 | 4軸脈沖輸出（伺服電機，步進電機兼容） | ||
| QD70P8 新 | 8軸脈沖輸出（伺服電機，步進電機兼容） | ||
| 以太網模塊 | QJ71E71 | 用于10BASE-5/10BASE-T | |
| QJ71E71-B2 | 用于10BASE-2 | ||
| QJ71E71-100 | 用于10BASE-T/10BASE-TX | ||
| MELSECHET/H模塊 | QJ71LP21-25 | 用于控制，普通站和主站的SI/QSI光纜，雙環路 | |
| QJ71LP21G新 | 用于控制，普通站和主站的GII光纜，雙環路 | ||
| QJ72LP25-25 | 用于遠程I/O站的SI/QSI光纜，雙環路 | ||
| QJ72LP25G新 | 用于遠程I/O站的GI光纜，雙環路 | ||
| QJ71BR11 | 75歐姆的同軸電纜，單總線 | ||
| QJ72BR15 | 用于遠程I/O站的75歐姆的同軸電纜，單總線 | ||
| Q80BD-J71LP21-25 | 用于個人計算機的MELSECNET/H操作板，用于控制或普通站用的光纜規格 | ||
| Q80BD-J71LP21G新 | 用于個人計算機的MELSECNET/H操作板，用于控制或普通站用的SI/QSI/H-PC光纜規格 | ||
| Q80BD-J71BR11 | 用于個人計算機的MELSECNET/H操作板，用于控制或普通站用的同軸電纜規格 | ||
| CC-Link模塊（注5） | QJ61BT11 | 用于主站/本地站 | |
| 串行通訊模塊（注6） | QJ71C24 升級 | RS-232 1通道，RS422/485 1通道 | |
| QJ71C24-R2升級 | RS232 2通道 | ||
| 調制解調器接口模塊 | QJ71CMO | 內置調制解調器，1通道/RS-232 1通道 | |
| 智能通訊模塊 | QD51 | RS232 2通道 | |
| QD51-R24 | RS-232 1通道，RS422/485 1通道 | ||
| SW1IDV-AD51HP(注4) | QD51軟件包（在DOS/V人個計算機和AD51H-S3/A1SD51S間共享） | ||
| SW1NX-AD51HP(注4) | QD51軟件包（在NEC PC9800串行人個計算機和AD51H-S3/A1SD51S間共享） | ||
| FL-網模塊 | QJ71FL71 | 用于10BASE-5/10BASE-T | |
| QJ71FL71-B2 | 用于10BASE-2 | ||
| 擴展基板模塊 | QA1S65B | 用于AnS系列模塊的電源模塊和5I/O槽 | |
| QA1S68B | 用于AnS系列模塊的電源模塊和8I/O槽 | ||
| QA65B 新 | 用于大A系列模塊的電源模塊和5I/O槽（僅適用于高性能模塊） | ||
*1："共陽極"表示DC電源的"+"極相連作為公共端。"共陰極"表示DC電源的"-"極相連作為公共端。
*2：不提供連接器。分別連接（另外購買）A6CON1/A6CON2/A6CON。
*3：不提供連接器。分別連接（另外購買）A6CON1E/A6CON2E/A6CONE。
*4：該軟件用于日本和英國版本。
*5：該軟件包僅設計用于MS-DOS模式。
*6：在此模塊上設置響應時間要求產品信息為："021 11220000000000-B",以及GX Developer版或以后的產品。
※1除了上述模塊外，AnS系列模塊也能裝載并用在QA1S65B/QA1S68B上。A系列模塊能裝載并用在QA65B上。由于有些模塊不可使用或有功能限制，請在Q系列的指南手冊里檢查所使用的模塊。
